引出しシェルフ(鍵付き)
31,130円(税込) 〜 33,990円(税込)
各オプションの詳細情報
価格表
購入数



HTS-R
引出しシェルフ(鍵付き)
31,130円(税込) 〜 33,990円(税込)

収納家具の内部に好きな高さで取付けられるダイヤル錠付きの薄型引出しです。パスポートや、小さなお子様に触らせたくないお薬などの収納に便利です。

仕様

材質:本体:木質化粧板、レール:スチール、棚ダボ:樹脂(スチールピン)

  • 受注生産につき、お客様の理由による返品・交換はお受けできません。寸法にお間違いが無いかをご確認のうえ、ご注文を頂きますようお願い致します。
  • 箱の内寸が奥行586mm以外の場合は設置できません。
  • ダボ穴が径5mm穴、以外の場合は設置できません。
  • スライドする商品の為、扉の開き角度等によって設置できない場合があります。
  • 物を均等に載せた場合の積載許容量は、全体で20圓泙任任后
  • こちらの商品の鍵は簡易的なものですので、防犯効果はありません。
  • こちらの商品は、送料が通常の商品とは異なります。送料:1点につき4,400円(税込)

設置できるか確認してください。

01システム収納の奥行が586mmの場合、設置可能です。


02取り付ける場所の扉の上部に開き止め金具(アームストッパー)が付いていたり、壁際の収納で扉が85°までしか開かない蝶番を使用している場合(通常110°まで開きます)は設置しても、引き出した時に、扉にぶつかり、手前まで全部引き出せませんのでご注意ください。

寸法の測り方

オプションをお申し込みになる際は上図の「ボックス寸法D」が586mmであることを確認し、「ボックス寸法W」の寸法を測り、該当するサイズをお選びください。

サイズ

奥行内寸法(D)
58.6cm (他のサイズ対応はしておりません)
横幅内寸法(W)
58.2cm 63.2cm 68.2cm 73.2cm 78.2cm 83.2cm 88.2cm

オプションパーツの取り付け方法

梱包内容

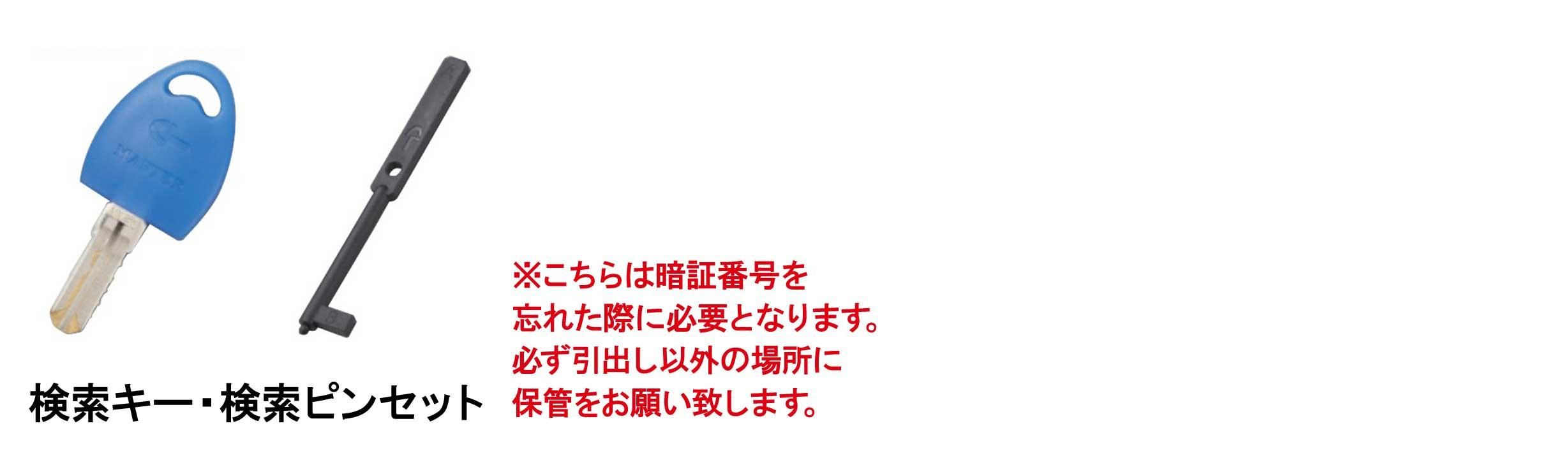

レール付き棚板×1台 引出し×1台 ダボセット×1セット 検索キー、検索ピン×1セット

取り付け方法

01・レール付き棚板と、引出しを分離させます。 左右のレール側面のクリップを動かして、ロックを解除させて引出しを引き抜いてください。



02・棚ダボをセットして、レール付き棚板をセットします。






03・引出しをレール付き棚板に設置。左右のレールの位置を合わせながら引出しを差し込んでください。






04・一番奥まで差し込むと引出しが抜けない為のロックが掛かります。

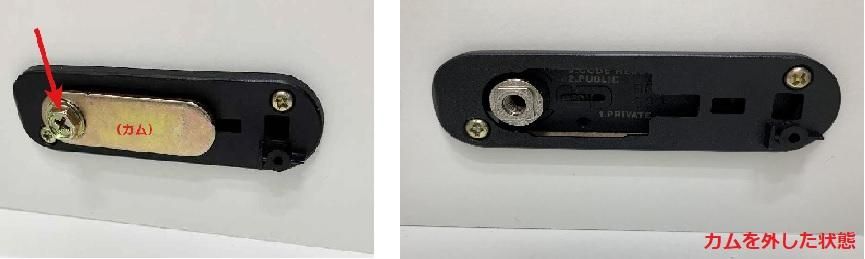

05・暗証番号設定の準備をします。鍵の裏側から操作し、矢印の部分のナットをゆるめて、カムを取り外します。ナットが固い場合は、プラスドライバーをご使用下さい。










06・ダイヤル錠の説明書をご確認のうえ、4桁の番号を設定してください。(出荷時は「0000」に設定されています)

※商品には、左吊元用/カムが水平時にOPEN の錠が設置されています。説明書の図とは配置が異なりますので、ご注意ください。

※ダイヤル錠の番号をお忘れの際は、施錠状態の場合は検索キーで、開錠状態の場合は検索ピンで開錠することができます。ダイヤル錠の説明書をご確認ください。









07・暗証番号の設定が完了したら、鍵のつまみを「OPEN」にしたまま、カムが水平になるように再度設置します。



価格表
  • W:58.2cm
    31,130円(税込)
  • W:63.2cm
    31,680円(税込)
  • W:68.2cm
    32,230円(税込)
  • W:73.2cm
    32,560円(税込)
  • W:78.2cm
    32,780円(税込)
  • W:83.2cm
    33,880円(税込)
  • W:88.2cm
    33,990円(税込)
